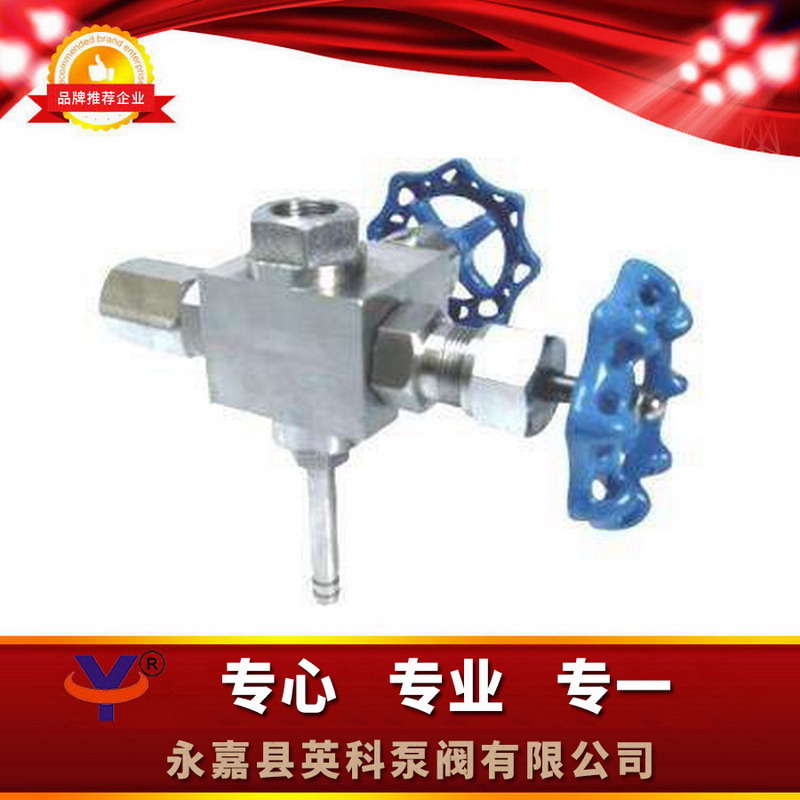

產品展示GMJ14F取樣閥
- 型 號：
- 類 別：GMJ14F取樣閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：5333
無
點擊放大一、GMJ14F取樣閥特點：
1、取樣閥設計制造
GB/T 12224-1989
JB/ T 7747-1995
2、取樣閥連接形式：
管接頭內螺紋連接
3、取樣閥結構特征：
硬軟雙密封副；浮動閥瓣;直角式通道
4、閥門檢驗和試驗：
GB/T 13927-1992
5、取樣閥材料：
碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
二、GMJ14F取樣閥技術圖片：
三、GMJ14F取樣閥性能規范：
|
試驗項目 |
壓力值 |
|
公稱壓力 |
25 |
|
殼體試驗 |
37.5 |
|
密封試驗 |
27.5 |
|
氣壓試驗 |
15 |
|
適用溫度 |
≤180°C |
|
適用介質 |
水、蒸氣、油品等 |
四、GMJ14F取樣閥主要零件材料 ：
|
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
|
GMJ14F/H-250Ⅱ |
20# |
20# |
2Cr13 |
20# |
PTFE |
|
GMJ14F/H-250PⅡ |
SS304 |
SS304 |
SS304 |
SS304 |
PTFE |
五、GMJ14F取樣閥主要外形尺寸 ：
|
規格 |
M1 |
M2 |
N-ø |
L |
L1 |
L2 |
H |
D0 |
重量（KG） |
|
DN6 |
G1/2 |
M20×1.5 |
ø10 |
98 |
37 |
75 |
100 |
63 |
1.7 |
六、GMJ14F取樣閥訂貨說明：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
GMJ14F取樣閥適用介質液化石油氣、水、酸、蒸汽、油品等
