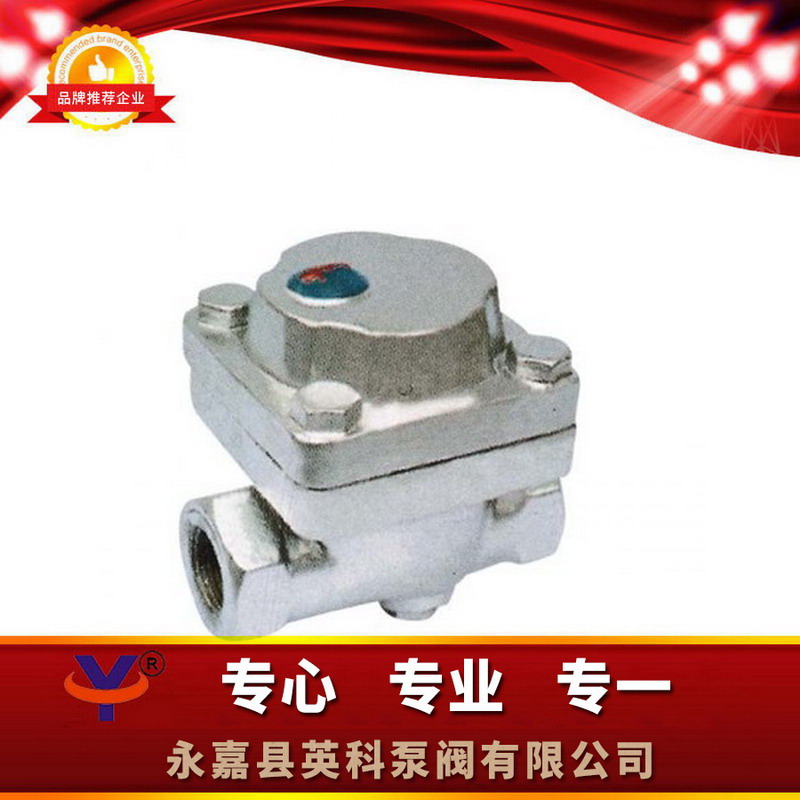

產品展示TSF-1可調雙金屬片式蒸汽疏水閥
- 型 號:TSF-1
- 類 別:TSF-1可調雙金屬片式蒸汽疏水閥
- 價 格:¥面議
- 產 地:溫州
產品點擊瀏覽次數:1711
TSF-1可調雙金屬片式蒸汽疏水閥的阻汽:進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力,并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此,在其壓力范圍內都能有效地工作。
一、TSF-1可調雙金屬片式蒸汽疏水閥通用型雙金屬疏水閥的四種功能:
1、排空氣和水:輸送管線的壓力或重力使閥打開,迅速排除空氣和水,縮短升溫時間。
2、阻汽:進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力,并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此,在其壓力范圍內都能有效地工作。
3、排放冷凝水:冷凝水逐步漸降低了雙金屬元件的熱拉力,使排放孔逐漸打開,冷凝水暢通無阻礙地排放。
4、起止回閥作用:閥球能在管線產生回流時,立即關閉排放孔,無須附加裝置。
二、TSF-1可調雙金屬片式蒸汽疏水閥技術圖片:
三、TSF-1可調雙金屬片式蒸汽疏水閥主要連接尺寸
型號 |
公稱通徑 |
尺寸Dimensions |
||||||
L |
H |
H1 |
||||||
|
15 |
110 |
130 |
35 |
||||
20 |
110 |
130 |
35 |
|||||
25 |
110 |
130 |
35 |
|||||
|
15 |
155 |
170 |
45 |
||||
20 |
155 |
170 |
45 |
|||||
25 |
155 |
170 |
45 |
四、TSF-1可調雙金屬片式蒸汽疏水閥主要零件材料Materal For Main Parts
零件名稱Part Name |
材料Materal |
閥體Body |
碳鋼Carbon Steel |
閥蓋Donner |
|
墊片Seat |
F304柔性石墨Flexible Graphite |
閥芯組件 |
不銹鋼Atainless Steel |
排放孔密封面 |
堆焊硬質合金 |
過濾網Percolator |
不銹鋼Atainless Steel |
五、TSF-1可調雙金屬片式蒸汽疏水閥主要外型及連接尺寸
Main External And Connecting Dinensions:
型號 |
公稱通徑DN(mm) |
尺寸Dimensions |
||||||||||||||
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
|||||||||
|
15 |
230 |
180 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|||||||
20 |
230 |
180 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
||||||||
25 |
230 |
185 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
||||||||
32 |
250 |
195 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
||||||||
40 |
250 |
200 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
||||||||
50 |
250 |
208 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
||||||||
|
15 |
210 |
140 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|||||||
20 |
210 |
145 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
||||||||
25 |
210 |
150 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
六、TSF-1可調雙金屬片式蒸汽疏水閥訂貨說明:
訂貨須知
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式(螺紋、焊接、法蘭)⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明
3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖
