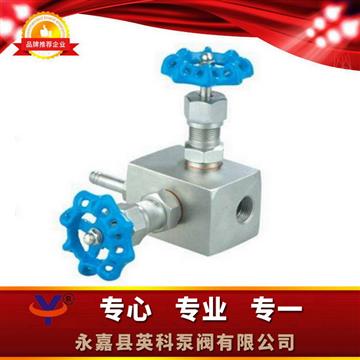

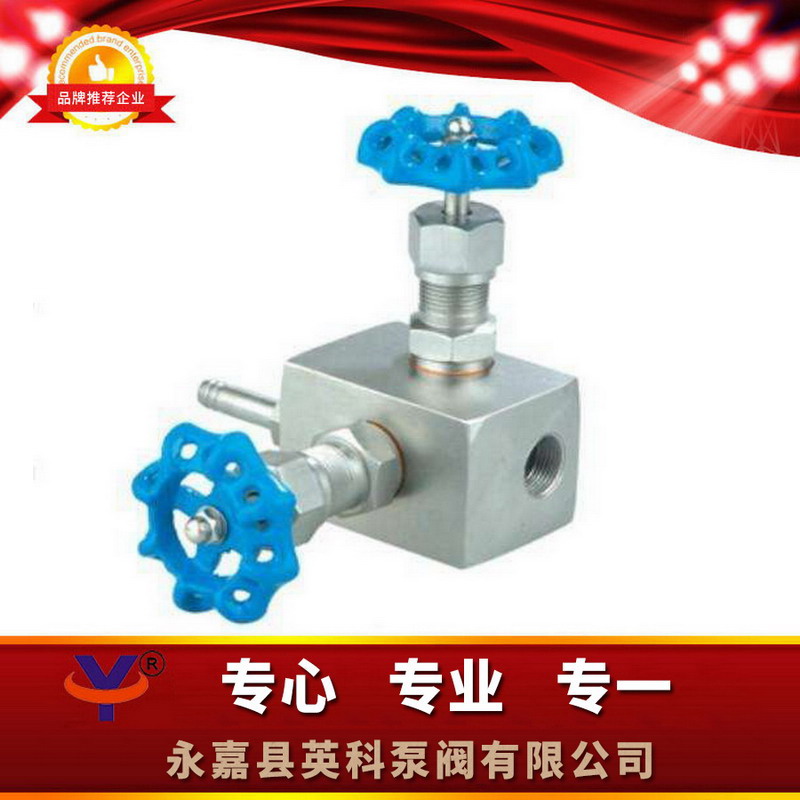

產品展示GMJ11F高密封取樣閥
- 型 號：
- 類 別：GMJ11F高密封取樣閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：2481
無
點擊放大
|
試驗項目 |
壓力值 |
|
公稱壓力 |
25 |
|
殼體試驗 |
37.5 |
|
密封試驗 |
27.5 |
|
氣壓試驗 |
0.9 |
|
適用溫度 |
≤250℃ |
|
適用介質 |
水、蒸汽、油品等 |
二、GMJ11F高密封取樣閥型號與零部件材質：
|
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
|
GMJ11F/H-250II |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟 |
|
GMJ11F/H-250PII |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟 |

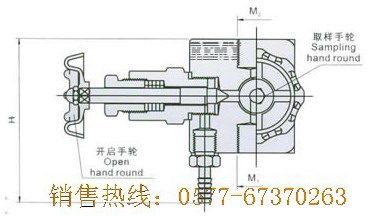

三、GMJ11F高密封取樣閥外型與連接尺寸：
|
規格 |
M1 |
M2 |
Φ |
L |
L1 |
H |
Do |
|
DN6 |
M20×1.5 |
G1/2 |
Φ10 |
70 |
153 |
110 |
60 |
四、GMJ11F高密封取樣閥技術圖片：
五、GMJ11F高密封取樣閥訂貨說明：
1、①產品名稱與型號②公稱直徑③產品壓力④產品材質⑤使用介質⑥產品溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
GMJ11F高密封取樣閥試驗標準： (單位Unit：MPa) 試驗項目 壓力值 公稱壓力 25 殼體試驗 37.5 密封試驗 27.5 氣壓試驗 0.9 適用溫度 ≤250℃ 適用介質 水、蒸汽、油品等
