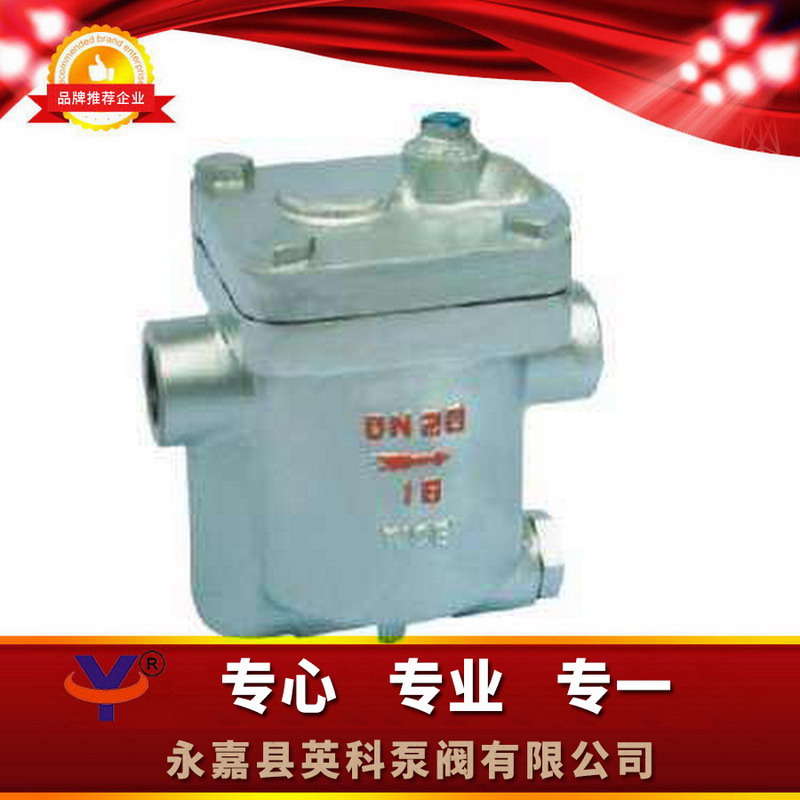

一、ES5N鐘形浮子(倒吊桶)式蒸汽疏水閥特點及性能：

　  1、對凝結水的發生量適應性強，即可間歇排放，又可連續排放。
　　2、無與倫比的SCCV關閉系統，獨特設計，具有補償杠桿機械產生的誤差，避免關閉時的鋼性碰撞，關閉十分可靠，壽命長久。
　　3、內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
　　4、背壓率高。(90％)。
　　5、汽水分離可靠(水汽經U型通道從閥下部進入)，閥內始終處于水封狀態，有效阻止蒸汽泄漏。
　　 6、敝口形的浮子抗水擊。吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖、空氣氣堵現象。(非凝結性的高溫空氣也可排除)。

二、ES5N鐘形浮子(倒吊桶)式蒸汽疏水閥用途：

　　用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的ES5型最適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。

三、ES5N鐘形浮子(倒吊桶)式蒸汽疏水閥帶磨損的SCCV關閉方式：

 SCCV關閉系統是自動定心，自動關閉系統(Self　Closing　and　Cente-ring　Valve　System）的英文縮寫，下同。該關閉方式突破了傳統的設計，巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使閥芯在關閉過程中具有緩衡作用，減少了閥芯閥座間的磨損。



四、ES5N鐘形浮子(倒吊桶)式蒸汽疏水閥結構圖：





五、ES5N鐘形浮子(倒吊桶)式蒸汽疏水閥主要外形及連接尺寸
Main External And Connecting Dinensions





產品型號 Produstion Type	公稱通徑DN(mm) Nominal Diameter	連接方式	使用壓力范圍 （Mpa)	最高允許溫度℃ Max Vouchsafement Temperature	閥體材質 Material Of Body	外形尺寸
						L	H1	H2	W
ES5 (CS15H-3.7.11.16)	15 20 25	內螺紋 ZG1/2"-1"	0.01-0.3·0.7·1.1·1.6	350	ZG1Cr18Ni9Ti	138	72	94	103
ESH5 (CS15H-3.7.11.16P)	15 20 25	內螺紋 ZG1/2"-1"	0.01-0.3·0.7·1.1·1.6·21	350	ZG1Cr18Ni9Ti	138	72	94	103
ESH5F (CS45H-3.7.11.16P)	15 20 25	法蘭 Flange	0.01-0.3·0.7·1.1·1.6·21	350	WCB	210	72	94	103
ES8B (CS15H-5.8.16)	15 20 25	內螺紋 ZG1/2"-1"	0.01-0.5·0.8·1.6	220	WCB	138	72	94	103
ES8N (CS15H-5.8.16	15 20 25	內螺紋 ZG1/2"-1"	0.01-0.5·0.8·1.6	220	WCB	138	72	94	103
ES8BF (CS45H-5.8.16)	15 20 25	法蘭 Flange	0.01-0.5·0.8·1.6	220	WCB	210	72	94	103
ES8NF (CS45H-5.8.16)	15 20 25	法蘭 Flange	0.01-0.5·0.8·1.6	220	WCB	210	72	94	103
ES10 (CS15H-8.8.16)	20-40	內螺紋 ZG1/2"-1"	0.01-0.8·1.2·1.6	220	WCB	200	93	132	142
ES10F (CS45H-8.12.16)	15-25 32-50	法蘭 Flange	0.01-0.8·1.2·1.6	220	WCB	270	93	132	142
ES12N (CS45H-16)	15-25 32-50	法蘭 Flange	0.01-1.6	200	WCB	280	93	132	142







六、ES5N鐘形浮子(倒吊桶)式蒸汽疏水閥訂貨說明：

訂貨須知

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式（螺紋、焊接、法蘭）⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們?yōu)槟�正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖

歡迎您訪問我們的網站【http://www.qzsi.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263





ES5N鐘形浮子(倒吊桶)式蒸汽疏水閥用于蒸汽主管、分汽缸、熱交換器、硫化機、熱風式干燥機、圓筒式干燥機、蒸餾器、濃縮裝置、醫院消毒器等。超小型、重量輕的ES5型最適用于空調機、洗滌機器、染聲機等。全不銹鋼的ESU5型專為食品工業、醫院用汽設備制造。
