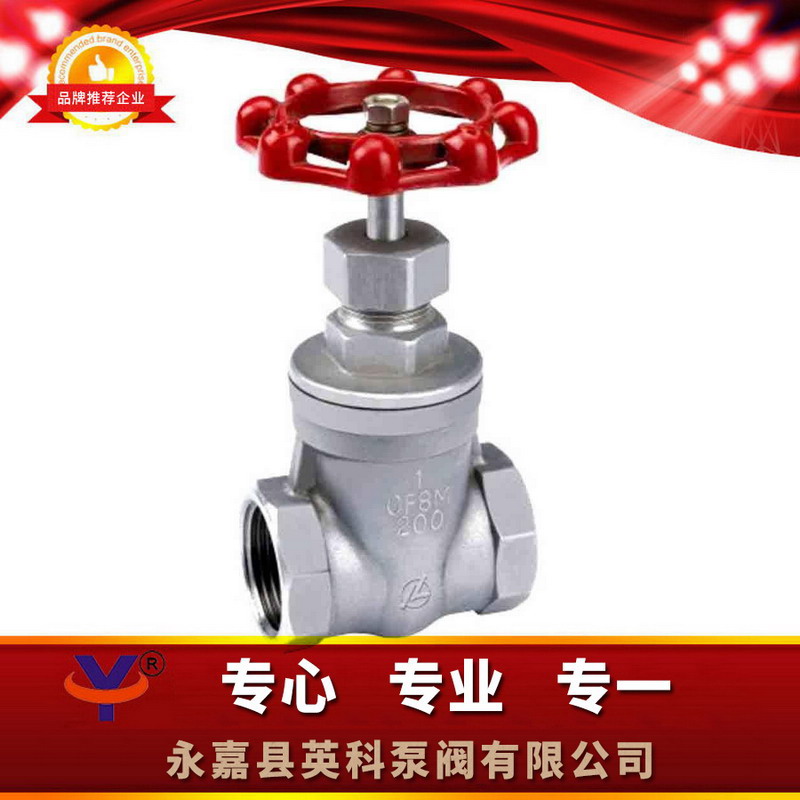

產品展示Z15W不銹鋼內螺紋閘閥
- 型 號:
- 類 別:Z15W不銹鋼內螺紋閘閥
- 價 格:¥面議
- 產 地:
產品點擊瀏覽次數:4084
無
一、Z15W不銹鋼內螺紋閘閥產品概述:
1、產品特征:
2、 公稱壓力:2.5MPa
3、適用溫度范圍:-20~232℃~350℃
4、適用介質:水、油、氣及某些腐蝕性液體(W.O.G)
5、螺紋類型:G.NPT.BSPT.BSP.DIN259/2999

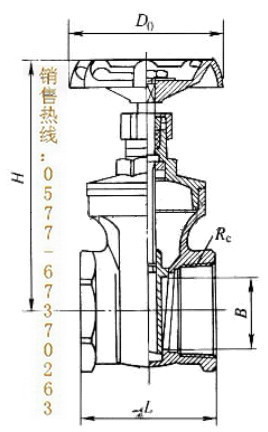

二、Z15W不銹鋼內螺紋閘閥主要尺寸:
SIZE |
1/2" |
3/4" |
1" |
1 1 /4" |
1 1 /2" |
2" |
A |
15 |
20 |
25 |
32 |
38 |
50 |
H |
90 |
97 |
108 |
120 |
146 |
163 |
L |
55 |
60 |
65 |
75 |
85 |
95 |
D |
70 |
70 |
80 |
80 |
90 |
100 |
三、Z15W不銹鋼內螺紋閘閥主要材料:
序號 |
零件名稱 |
材質 |
1 |
閥體 |
不銹鋼CF8M/CF8 |
2 |
閘板 |
不銹鋼CF8M/CF8 |
3 |
閥桿 |
不銹鋼SS316/304 |
4 |
閥蓋 |
不銹鋼CF8M/CF8 |
5 |
填料 |
聚四氟乙烯 |
6 |
止推墊片 |
不銹鋼SS304 |
7 |
閥桿架 |
不銹鋼SS316/SS304 |
8 |
填料 |
聚四氟乙烯 |
9 |
螺母 |
不銹鋼SS304 |
10 |
填料壓蓋螺母 |
不銹鋼SS316/SS304 |
11 |
手輪 |
鋁合金 |
12 |
銘牌 |
鋁 |
13 |
手輪墊片 |
不銹鋼SS304 |
14 |
手輪螺母 |
不銹鋼Ss304 |
四、Z15W不銹鋼內螺紋閘閥訂貨說明:
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式(手動、渦輪傳動、氣動、電動)⑨是否帶附件以便我們?yōu)槟_選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
歡迎您訪問我們的網站【http://www.qzsi.com.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話:0577-67370263
Z15W不銹鋼內螺紋閘閥概述:1、液體阻力小,密封面受介質的沖刷和侵蝕小。 2、開閉省力。 3、介質流向不受限制,不擾流、不降壓力。 4、形體簡單,結構長度短,制造工藝性好,適用范圍廣。
