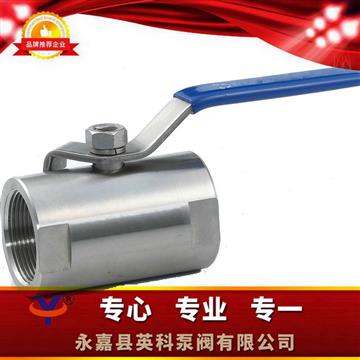

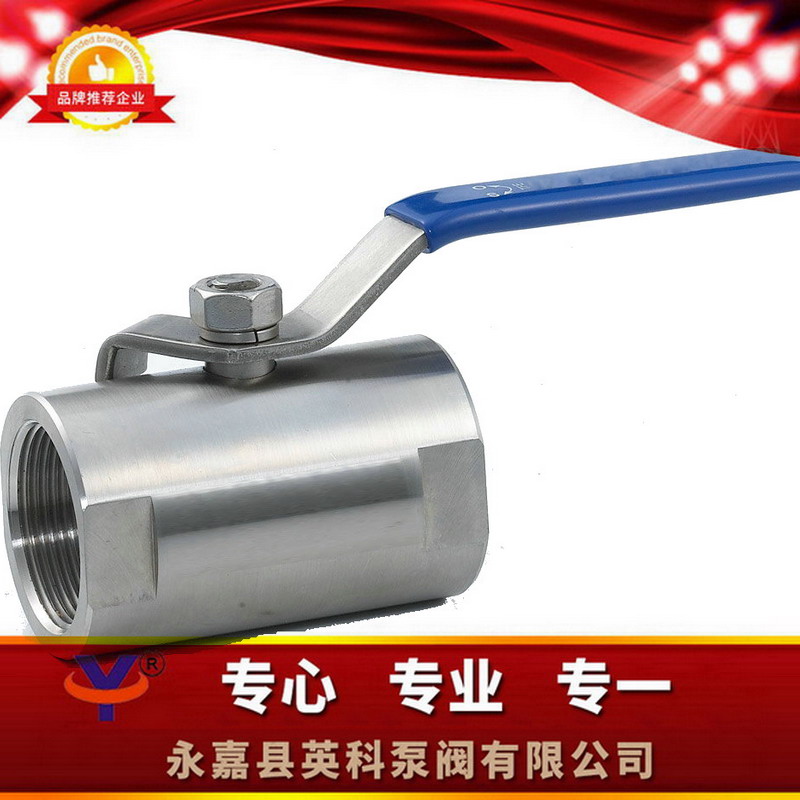

產品展示Q11F廣式球閥
- 型 號：
- 類 別：Q11F廣式球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：10140
無
點擊放大一、Q11F廣式球閥概述：
公稱壓力:1.6-6.4MPa ，適用溫度范圍:-20~232℃~350℃ ，適用介質:水、油、氣及某些腐蝕性液體W.O.G。適用范圍：啤酒、飲料、 乳品、制藥、生物工程。
二、Q11F廣式球閥主要材料：
|
適用介質 |
型號 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
|
水、蒸汽、油品 |
Q11F-16C、Q11F-25C |
A105、45 |
1Cr18/Cr18Ni9Ti |
不 |
聚四氟乙烯 |
聚四氟乙烯 |
|
硝酸類 |
Q11F-16P、Q11F-25P |
SS304/1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
|
醋酸類 |
Q11F-16R、Q11F-25R |
SS316/1Cr18Ni12Mo2Ti |
SS316/1Cr18Ni12Mo2Ti |

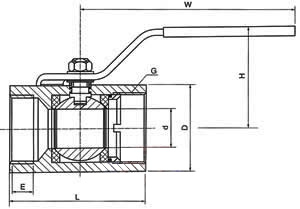

三、Q11F廣式球閥主要尺寸：
|
公稱通徑 |
管螺紋 |
尺寸 |
重量WT(g) |
|||||
|
d |
L |
W |
H |
E |
D |
D |
||
|
6 |
1/4" |
8 |
60 |
110 |
56 |
11.5 |
30 |
320 |
|
10 |
3/8" |
18 |
60 |
110 |
58 |
11.5 |
31 |
320 |
|
15 |
1/2" |
10.5 |
60 |
110 |
58 |
14 |
32 |
350 |
|
20 |
3/4" |
13 |
67.3 |
110 |
62 |
15 |
38 |
430 |
|
25 |
1" |
17 |
73 |
110 |
68 |
15 |
45 |
570 |
|
32 |
11/4" |
22 |
90 |
150 |
75 |
18 |
53.4 |
1000 |
|
40 |
11/2" |
25 |
97.5 |
150 |
83 |
19 |
63 |
1550 |
|
50 |
2" |
32 |
112 |
150 |
90 |
19 |
73 |
2170 |
|
65 |
21/2" |
40 |
132 |
180 |
95 |
21 |
92 |
3625 |
|
80 |
3" |
50 |
156 |
220 |
100 |
27 |
109 |
5800 |
|
100 |
4" |
65 |
196 |
220 |
115 |
29 |
138 |
7200 |
四、Q11F廣式球閥訂貨說明：
1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
Q11F廣式球閥訂貨說明： 1.閥體材質;2.公稱壓力;3.工作溫度;4.產品口徑;5.連接方式;6.適用介質;
