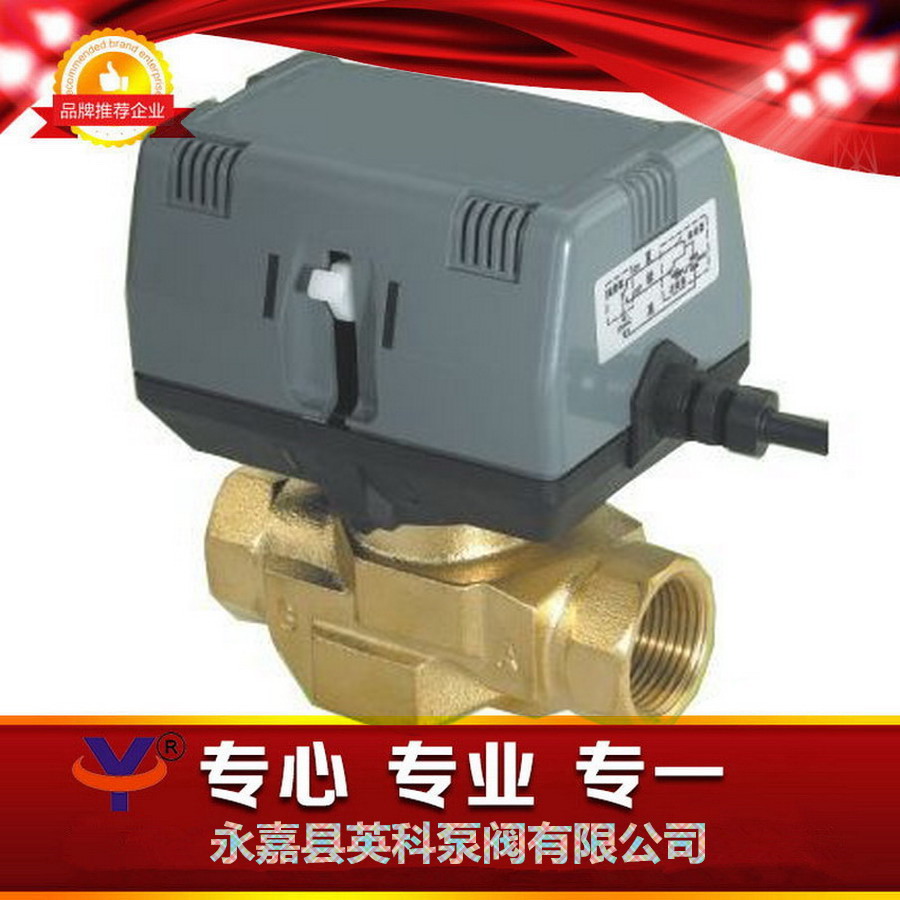

產品展示YLDF電動閥
- 型 號:YLDF
- 類 別:YLDF電動閥
- 價 格:¥面議
- 產 地:溫州
產品點擊瀏覽次數:5806
YLDF電動閥內置觸點開關,閥門啟閉過程完成后電機不通電,因而壽命長、節能、并且特別安全。
一、YLDF電動閥技術指標:
1、驅動電壓:220VAC(或者12V、24V、110V)
2、功率消耗:5VA(僅在閥門啟閉過程中)
3、閥體承壓:1.6MPa
4、允許壓差:0.6MPa
5、適用介質:冷水、熱水
6、啟閉時間:16秒
7、適用介質溫度:1-95℃
8、適用環境溫度:0-65℃
9、連接方式:錐形內管螺文(也可按用戶需求定制)
二、YLDF電動閥結構特點:
1、內置觸點開關,閥門啟閉過程完成后電機不通電,因而壽命長、節能、并且特別安全。
2、閥體與驅動器分離,可以快速拆卸。
3、閥體結構獨特,允許壓差大。
4、驅動器有可供系統調試和維修使用的手動操縱桿,手動開度約70%(向下用力推動白色手動拔桿至底部位置并向里推即可,當電源恢復時,閥門和驅動器回到自動位置)。
5、B型驅動器內置繼電器,一條線控制,可配三速開關,可實現多閥并聯。

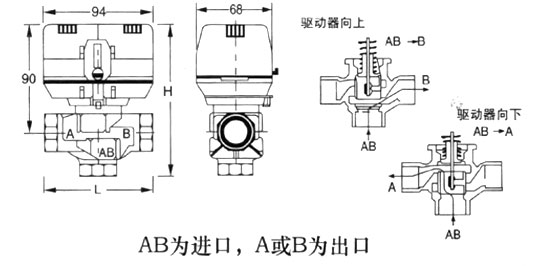

三、YLDF電動閥外形及剖面圖 :
四、YLDF電動閥型號對照表:
名稱
|
型號
|
口徑參數
|
L
|
H
|
Kv
|
|
二通 |
YLDF-215
|
1/2″
|
DN15
|
90
|
114
|
4.5
|
YLDF-220
|
3/4″
|
DN20
|
95
|
116
|
5.7
|
|
YLDF-225
|
1″
|
DN25
|
105
|
128
|
8.7
|
|
三通
電動閥 |
YLDF-315
|
1/2″
|
DN15
|
90
|
133
|
4.3
|
YLDF-320
|
3/4″
|
DN20
|
95
|
133
|
5.5
|
|
YLDF-325
|
1″
|
DN25
|
105
|
144
|
8.3
|

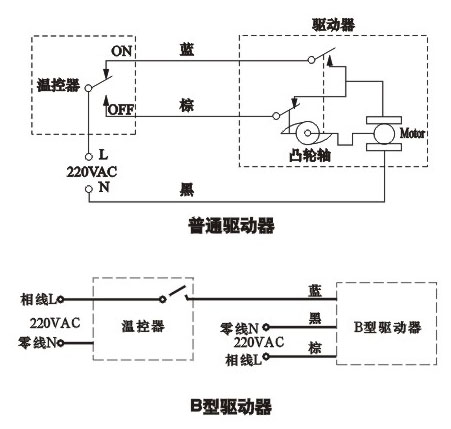

五、YLDF電動閥接線原理圖
六、YLDF電動閥安裝示意圖
七、YLDF電動閥安裝調試要求
1、安裝前請仔細閱說明書,必須由專業技術人員進行安裝,并嚴格按照接線圖接線。
2、電動二通閥介質流向可從A至B,也可從B至A:三通電動閥介質流向從AB至A或B。
3、驅動器可任意角度安裝,但必須在閥體的水平上方。
4、安裝時絕不能對驅動器施力,否則會損壞驅動器。
5、卸下閥體安裝時絕對不能對閥桿施力,否則閥桿變形導致漏水。
6、本閥不能配三速開關,只配機械或者電子式溫控器。
7、調試時必須觀察驅動器是否能可靠啟動或停止,若連續不停地上下走動,必須調換驅動器,否則閥桿密封壽命會很短。
8、當拔桿在上部時,可采用手動操作,通過向下推動白色手動拔桿至中間位置,并向里推,可以打開閥門。通過輕輕的壓低白色手動拔桿,然后將拔桿拉出,將閥門手動恢復到閉合位置。當電源恢復時,閥門和驅動器回到自動位置。
注意:
如果閥門被馬達驅動打開,除非取下驅動器,否則不能手動閉合閥門。
為了避免產品運行中的麻煩,在安裝之前,要沖刷整個系統,并在系統中安裝50微米(或更細)的過濾裝置。
八、YLDF電動閥維修和保養
1、若閥門在泄漏,應將流體排盡或將其從系統中隔離。
2、檢查是否需要更換閥芯組件。
3、若驅動器不工作或連續不斷的上下走動,應更換整個驅動器。
九、YLDF電動閥重要警告
1、安裝、維修和保養之前必須先將電源切斷。
2、換閥體或閥芯時必須先切斷流體,打開風盤排氣閥以徹底卸壓方可操作。
3、使用中若閥門在泄漏,必須立即將閥門從系統中隔離并排盡流體。
4、選擇普通型驅動頭,一個溫控器只能配一個電動閥,否則造成的一切后果,廠家概不負責。
十、YLDF電動閥訂貨說明:
訂貨時請注明以下內容:
1、①產品名稱與型號②公稱直徑③電源電壓④工作壓差⑤使用介質⑥連接方式⑦介質溫度⑧工稱壓力⑨操作方式(常開、常閉)⑩是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定的型號,請按型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖
