產品展示氣動法蘭球閥
- 型 號：
- 類 別：Q641F氣動法蘭球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：698
無

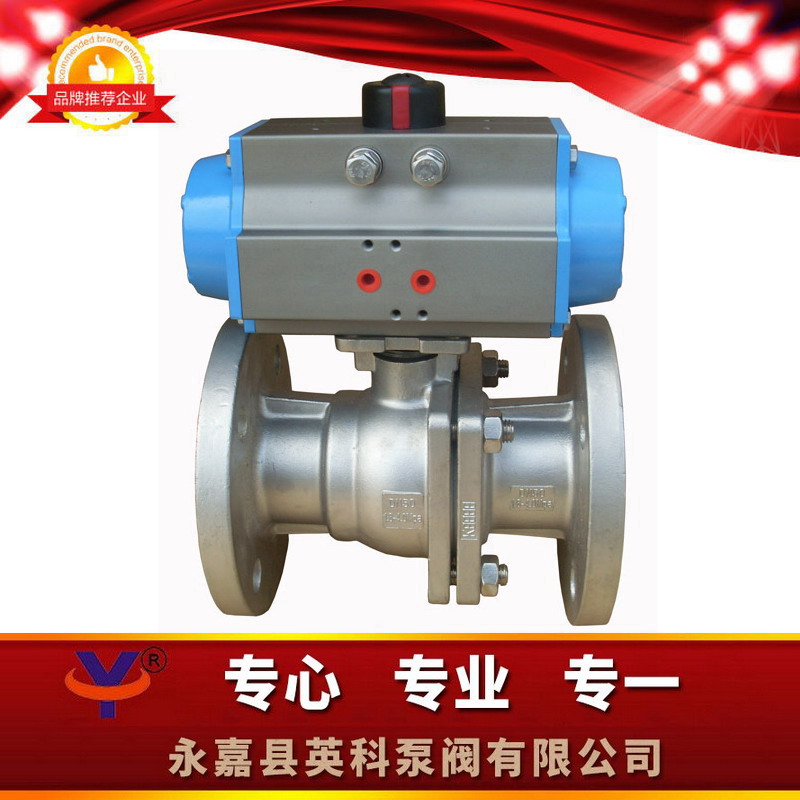

點擊放大Q641F氣動法蘭球閥簡介
氣動法蘭球閥的球體具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃�，反之既呈現通孔，使介質通過。全通 徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭 連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。
Q641F氣動法蘭球閥技術參數
【結構形式】：直通式
【連接方式】：法蘭、、螺紋、卡箍、快裝、焊接
【電壓范圍】：AC220V/110V/380V/24V 50/60HZ DC24V/12V +10%到-10%
【溫度范圍】：PTFE：-30～180℃ PPL：-30～250℃
【氣動執行器】：雙作用、單作用
【氣動附件】：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構
【電磁閥】：二位五通電磁閥、二位三通電磁閥以及防爆型線圈
【限位開關】：機械式回訊器APL210N、防爆式回訊器APL410N、感應接近式回訊器
【氣源壓力】：0.4~0.7MPa
【閥體材質】：304、316、WCB、UPVC
【閥板材質】：304、316、WCB、UPVC
【密封閥座】：PTFE、PPL、合金
【壓力等級】：1.6-6.4MPa
【公稱通徑】：DN15-DN300
Q641F氣動法蘭球閥尺寸
|
通徑 |
英寸 |
10K尺寸 |
20K尺寸 |
||||||||||||||
|
L |
D1 |
D2 |
D3 |
D4 |
T |
H |
n-￠m |
L |
D1 |
D2 |
D3 |
D4 |
T |
H |
n-￠m |
||
|
15 |
1/2 |
108 |
15 |
51 |
70 |
95 |
12 |
48 |
4-15 |
108 |
15 |
51 |
70 |
95 |
12 |
48 |
4-15 |
|
20 |
3/4 |
117 |
20 |
56 |
75 |
100 |
14 |
53 |
4-15 |
117 |
20 |
56 |
75 |
100 |
14 |
53 |
4-15 |
|
25 |
1 |
127 |
25 |
67 |
90 |
125 |
14 |
64 |
4-19 |
127 |
25 |
67 |
90 |
125 |
14 |
64 |
4-19 |
|
32 |
1 1/4 |
140 |
32 |
76 |
100 |
135 |
16 |
70 |
4-19 |
140 |
32 |
76 |
100 |
135 |
16 |
70 |
4-19 |
|
40 |
1 1/2 |
165 |
38 |
81 |
105 |
140 |
16 |
71 |
4-19 |
165 |
38 |
81 |
105 |
140 |
16 |
71 |
4-19 |
|
50 |
2 |
178 |
50 |
96 |
120 |
155 |
16 |
80 |
4-19 |
178 |
50 |
96 |
120 |
155 |
16 |
80 |
4-19 |
|
65 |
2 1/2 |
190 |
64 |
116 |
140 |
175 |
18 |
101.5 |
4-19 |
190 |
64 |
116 |
140 |
175 |
18 |
101.5 |
4-19 |
|
80 |
3 |
203 |
76 |
126 |
150 |
185 |
18 |
111.5 |
8-19 |
203 |
76 |
126 |
150 |
185 |
18 |
111.5 |
8-19 |
|
100 |
4 |
229 |
100 |
151 |
175 |
210 |
18 |
140 |
8-19 |
229 |
100 |
151 |
175 |
210 |
18 |
140 |
8-19 |
|
125 |
5 |
356 |
125 |
182 |
210 |
250 |
20 |
182 |
8-23 |
381 |
125 |
195 |
225 |
270 |
26 |
183 |
8-25 |
|
150 |
6 |
394 |
150 |
212 |
240 |
280 |
22 |
204 |
8-23 |
403 |
150 |
230 |
260 |
305 |
28 |
204 |
12-25 |
|
200 |
8 |
457 |
200 |
262 |
290 |
330 |
22 |
252 |
12-23 |
502 |
200 |
275 |
305 |
350 |
30 |
252 |
12-25 |
|
250 |
10 |
533 |
250 |
324 |
355 |
400 |
24 |
310 |
12-25 |
568 |
250 |
345 |
380 |
430 |
34 |
310 |
12-27 |
氣動法蘭球閥附件選項
回訊器：也叫限位開關APL210N APL310，遠程反饋開關信號(防爆)APL410N
電磁閥：雙作用選二位五通、單作用選二位三通(防爆)PLVD5/2
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油YT-200
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣定位器：輸入4～20mA信號,實現閥門調節功能
備注: 氣缸參數請另參考所選配的氣動執行器資料
