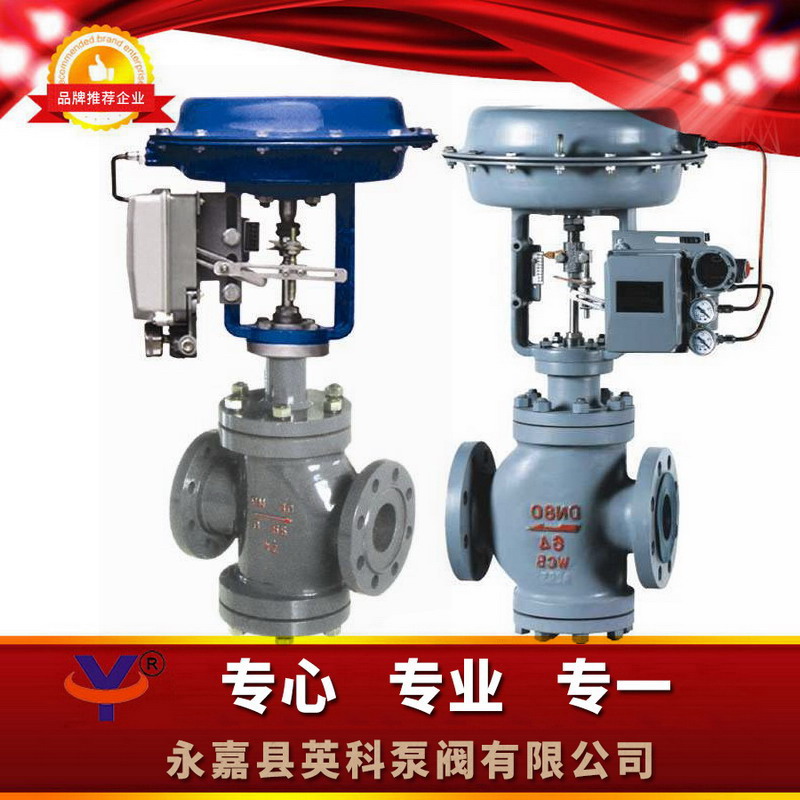

點擊放大ZXQ氣動三通調節閥特點
1、流對對閥芯作用方向都處于流開狀態，故閥能穩定工作。
2、除上閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作 用，導向面積大，工作可靠。
3、執行機構采用多彈簧結構，高度減小30%。重量減輕30%。

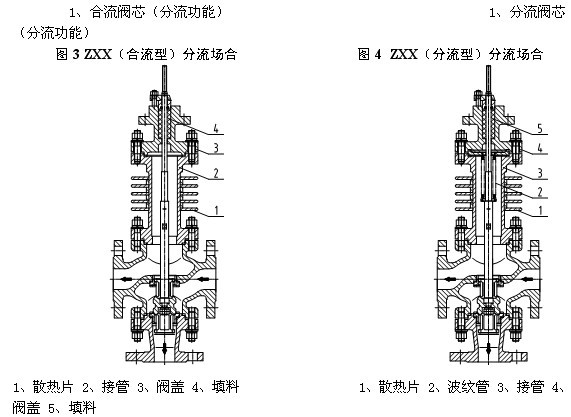

ZXQ氣動三通調節閥結構圖
ZXQ氣動三通調節閥技術參數
|
ZXX（Q）氣動薄膜三通型公稱通徑 DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||||
|
額定流量系數 （ KV） |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
|||||||||||
|
分流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
||||||||||||
|
額定行程 L（mm） |
16 |
25 |
40 |
60 |
||||||||||||||||||
|
膜片有效面積 Ae（cm 2 ） |
280 |
400 |
600 |
1000 |
||||||||||||||||||
|
公稱壓力 PN（MPa） |
1.6、4.0、6.4 |
|||||||||||||||||||||
|
固有流量特性 |
直線、拋物線 |
|||||||||||||||||||||
|
固有可調比 (R) |
30 |
|||||||||||||||||||||
|
工作溫度 t（℃） |
普通型 : 鑄鐵-20~200 鑄鋼-40~250 鑄不銹鋼-60~250 散熱型 : 鑄鋼-40~450 鑄不銹鋼-60~450 |
|||||||||||||||||||||
|
兩種介質溫度差 t（℃） |
鑄鐵≤ 150 鑄鋼、鑄不銹鋼≤200 |
|||||||||||||||||||||
|
信號范圍 Pr(kpa) |
40~200 |
|||||||||||||||||||||
|
氣源壓力 Ps(MPa) |
0.14~0.4 |
|||||||||||||||||||||
|
允許泄漏量（ l/h） |
10 -4 ×閥額定容量 |
|||||||||||||||||||||
|
允許壓差△ P(MPa) |
0.86 |
0.75 |
0.48 |
0.31 |
0.27 |
0.18 |
0.11 |
0.12 |
0.09 |
0.05 |
||||||||||||
ZXQ氣動三通調節閥零件材料
|
ZXX（Q）三通氣動型閥體、閥蓋
|
軟密封閥芯
|
閥芯、閥座
|
波紋膜片
|
填料
|
膜蓋
|
彈簧
|
墊 片
|
閥桿、推桿
|
襯套
|
|
HT200，ZG230-450，ZG1Cr18Ni9Ti
|
增強聚四氟乙烯
|
1Cr18Ni9Ti，司太萊合金堆焊
|
丁晴橡膠夾增強滌綸織物
|
聚四氟乙烯，柔性石墨
|
A3
|
60SiMn
|
橡膠石棉板、10、1Cr18Ni9Ti石棉纏繞墊片
|
2Cr13、1Cr18Ni9Ti
|
ZXQ氣動三通調節閥連接尺寸
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注： 1、本表高溫型的高度與重量依PN16為依據。 2、帶手輪機構高度應增加152（DN20~50）、182（DN65~100）、253（DN125~200）。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ZXQ氣動三通調節閥訂貨時請注明以下內容
1、名稱；2、型號；3、公稱通徑 ；4、公稱壓力 (MPa) ；5、額定流量系數(Kv) ；6、固定流量特性 ；6、介質名稱、閥前后壓力、溫度、流量等 ；
7、整機作用方式（電開、電關）及輸入信號 ；8、閥體、閥內件及填料材質 ；9、附件（操作器、伺服放大器等） ；10、其他特殊要求 。
ZXQ氣動三通調節閥有三通合流及三通分流兩種。公稱壓力有1.6、4.0、6.4MPa；閥體口徑范圍DN25~200。適用流體溫度由-60℃~+450℃。泄漏量標準為IV級。流量特性有直線、拋物線兩種。
