一、ZBSF全不銹鋼電磁閥用途：
ZBSF系列全不銹鋼電磁閥工業過程自動化控制系統用的執行器.它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織,印刷,化工,塑料,橡膠,制藥,食品,建材,機械,電器,表面處理等生產和拉研部門以及浴室,食堂,空調等人們?nèi)粘Ｉ钤O施中.ZBSF-Y系列電磁閥主要用于腐蝕性液體,超凈液體和食用液體介質的控制.ZBSF系列電磁閥主要用于腐蝕氣體,超凈氣等氣體介質控制。

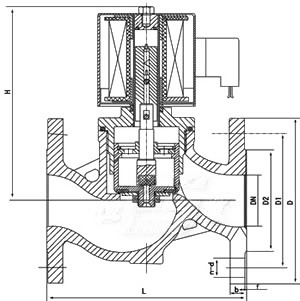

二、ZBSF全不銹鋼電磁閥解剖圖：

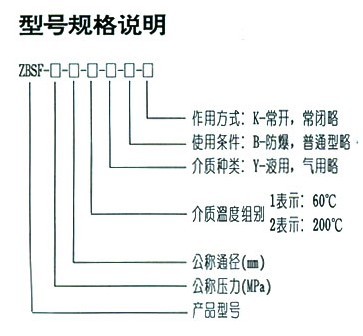

三、ZBSF全不銹鋼電磁閥規格說明：
四、ZBSF全不銹鋼電磁閥結構原理：
本閥為分步動作直接導常閉電磁閥,線圈通電后銜鐵先帶動小閥開啟,大閥在所形成的介質壓差和電磁力的作用下面開啟.線圈斷電,銜鐵部件復位,大小閥利用介質壓力面緊密關閉。
常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊，副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由下下壓差作用向上升起，主閥打開，閥門開啟。
五、ZBSF全不銹鋼電磁閥性能參數：
|
工作介質 |
腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y： |
||||||
|
介質溫度（℃） |
ZBSF-1：（1Y）≤ |
||||||
|
公稱壓力（Mpa） |
1.6 |
||||||
|
工作壓力（Mpa） |
0 - 1.6 |
||||||
|
電源電壓 |
AC220V,其余規格可作特殊訂貨 |
||||||
|
額定流量系數（KV） |
按JB/T352-94規定 |
||||||
|
泄漏量（m1/min） |
按JB/T352-94.F規定 |
||||||
|
公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
功耗（AV |
AC≤70VA |
AC≤70VA |
|||||
六、ZBSF全不銹鋼電磁閥安裝尺寸：
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
10
|
115
|
148
|
Φ90
|
Φ60
|
Φ41
|
14
|
2
|
4-Φ14
|
|
15
|
115
|
148
|
Φ95
|
Φ65
|
Φ46
|
14
|
2
|
4-Φ14
|
|
20
|
115
|
148
|
Φ105
|
Φ75
|
Φ56
|
16
|
2
|
4-Φ14
|
|
25
|
125
|
148
|
Φ115
|
Φ85
|
Φ65
|
16
|
3
|
4-Φ14
|
|
32
|
150
|
182
|
Φ140
|
Φ100
|
Φ76
|
18
|
3
|
4-Φ18
|
|
40
|
165
|
182
|
Φ150
|
Φ110
|
Φ84
|
18
|
3
|
4-Φ18
|
|
50
|
190
|
192
|
Φ160
|
Φ125
|
Φ99
|
20
|
3
|
4-Φ18
|
|
65
|
290
|
265
|
Φ185
|
Φ145
|
Φ118
|
20
|
3
|
8-Φ18
|
|
80
|
310
|
276
|
Φ200
|
Φ160
|
Φ132
|
20
|
3
|
8-Φ18
|
|
100
|
350
|
373
|
Φ220
|
Φ185
|
Φ156
|
22
|
3
|
8-Φ18
|
|
125
|
400
|
416
|
Φ250
|
Φ210
|
Φ184
|
22
|
3
|
8-Φ18
|
|
150
|
480
|
440
|
Φ285
|
Φ240
|
Φ211
|
24
|
3
|
8-Φ22
|
七、ZBSF全不銹鋼電磁閥安裝須知：
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置（如圖一）。注意：旁路上的閥門平時須關閉。如果電磁閥安裝在支架上，電磁閥的通徑應小于主管道上閥門的通徑。如圖（二）。
4、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
5、不要將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
6、普通型不可在爆炸危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道需安裝上壓力表，以便觀察管道壓力。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置（如圖一）。注意：旁路上的閥門平時須關閉。如果電磁閥安裝在支架上，電磁閥的通徑應小于主管道上閥門的通徑。如圖（二）。
4、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
5、不要將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
6、普通型不可在爆炸危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道需安裝上壓力表，以便觀察管道壓力。
八、ZBSF全不銹鋼電磁閥使用保養：
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件試凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以防止電磁閥爆炸和泄漏。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件試凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以防止電磁閥爆炸和泄漏。
九、ZBSF全不銹鋼電磁閥訂貨須知：
（1）訂貨時請注明以下內容：
1.ZBSF全不銹鋼電磁閥電壓（AC220V,DC24V）；
1.ZBSF全不銹鋼電磁閥電壓（AC220V,DC24V）；
2.ZBSF全不銹鋼電磁閥工作壓力（0-1.6）；
3.ZBSF全不銹鋼電磁閥公稱直徑（15-300）；
4.ZBSF全不銹鋼電磁閥使用介質（水，腐蝕性流體、超凈流體、食用流體）；
5.ZBSF全不銹鋼電磁閥連接方式（法蘭連接，絲口連接）；
6.ZBSF全不銹鋼電磁閥介質溫度（0-200°C）。
（2）、電磁閥正常工作時的電壓為220+22 V，如超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
-15
（3）、閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。（防爆型結構如下圖三）
