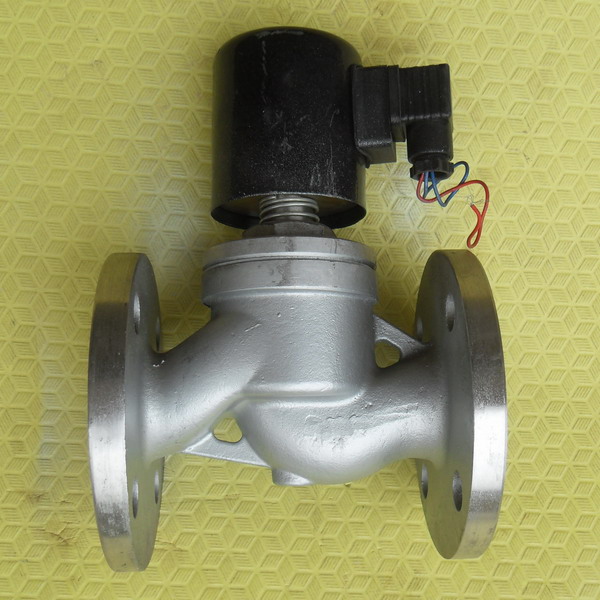

新聞動態溫州ZDS無壓力直動活塞式電磁閥
發布時間：2013-08-09 點擊次數：749次溫州ZDS無壓力直動活塞式電磁閥
常閉電磁閥,線圈通電后銜鐵先帶動小閥開啟,大閥在所形成的介質壓差和電磁力的作用下面開啟.線圈斷電,銜鐵部件復位,大小閥利用介質壓力面緊密關閉。
常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊，副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由下下壓差作用向上升起，主閥打開，閥門開啟。
溫州ZDS無壓力直動活塞式電磁閥
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n_d |
|
10 |
115 |
148 |
90 |
60 |
41 |
14 |
2 |
4-￠14 |
|
15 |
115 |
148 |
95 |
65 |
46 |
14 |
2 |
4-￠14 |
|
20 |
115 |
148 |
105 |
75 |
56 |
16 |
2 |
4-￠14 |
|
25 |
125 |
148 |
115 |
85 |
65 |
16 |
3 |
4-￠14 |
|
32 |
150 |
182 |
140 |
100 |
76 |
18 |
3 |
4-￠18 |
|
40 |
160 |
182 |
150 |
110 |
84 |
18 |
3 |
4-￠18 |
|
50 |
190 |
192 |
160 |
125 |
99 |
20 |
3 |
4-￠18 |
溫州ZDS無壓力直動活塞式電磁閥
